Měření úniku vzduchu v rozvodech stlačeného vzduchu

Je váš systém se stlačeným vzduchem stále těsný?

Analýzy potvrzují, že ve všech kompresorových stanicích jsou úniky a že na cestě od vzduchového kompresoru ke spotřebiči se ztrácejí obrovské objemy stlačeného vzduchu, do kterého jste investovali drahou elektrickou energii.

Během měřící kampaně byl analyzován velký počet firem z různých průmyslových sektorů.

Výsledek:
Průměrná míra úniků byla asi 25 %, pyšný „vítěz“ měl míru úniku asi 80%. Jinak řečeno: Ze 100 kWh energie tato firma foukala 80 kWh zpět to atmosféry zcela bez užitku.

Místa úniku v celkovém systému se stlačeným vzduchem, tj. v distribučním potrubí nebo na různých přípojných místech spotřebičů představují značný nákladový faktor. Místa úniku fungují jako trysky, přes které je stlačený vzduch vytlačován obrovskou rychlostí. Vzhledem k tomu, že vzduch je neviditelný a bez zápachu a nepředstavuje přímé nebezpečí, je jeho úniku věnována asi taková pozornost jako např. úniku vody z vodovodního potrubí. Zvýšený objemový průtok, způsobený úniky, zvýší energetické náklady na výrobu stlačeného vzduchu.

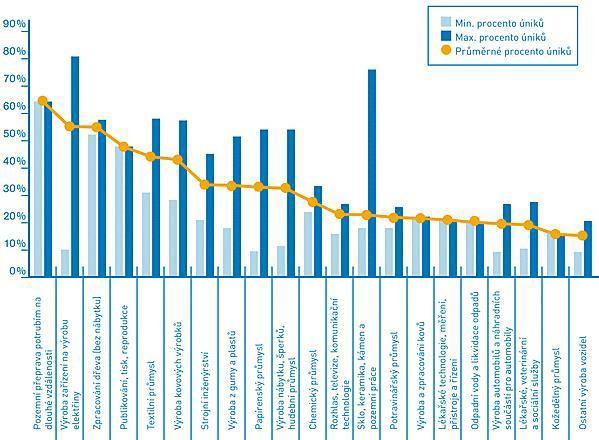

Výtažek z veletržní kampaně „Účinný stlačený vzduch“; míra úniků v průmyslu, zdroj Fraunhofer Institute

Následující tabulka ukazuje rozsah energetických nákladů způsobených úniky.

Energetické náklady způsobené úniky
Zdroj: VDMA „Seminář o stlačeném vzduchu“

K únikům dochází „non-stop“, 24 hodin denně, i když se nic nevyrábí (Energetické náklady 0,06 €/kWh). Jak můžete vidět, i malý únik o průměru pouhých 5 mm (celkový průměr mnoha malých úniků, který v součtu činí 5 mm) v síti se stlačeným vzduchem o tlaku 12 bar má katastrofální následky, tj. ztráty vzduchu 58,5 l/s pro generování, za které musíte zaplatit přes 16 000 € ročně. Prvním krokem optimalizace, tj. úspor energie, je stanovení objemu unikajícího vzduchu.

Výpočet úniku vzduchu

Existují různé způsoby stanovení nebo změření unikajícího objemu:

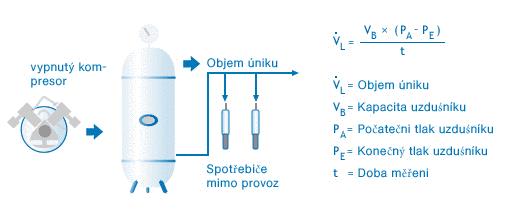

Pomocí
objemu vzdušníku

Objem unikající ze systému se stlačeným vzduchem lze přibližně stanovit vyprázdněním tlakové nádoby. To představuje např. měření doby, za kterou tlak klesne o 1 bar. Během měření se do nádoby nedodává stlačený vzduch. Za předpokladu, že stlačený vzduch teče isometricky, lze objem vzduchu unikajícího ze systému stlačeného vzduchu stanovit přibližně pomocí následujícího vzorce:

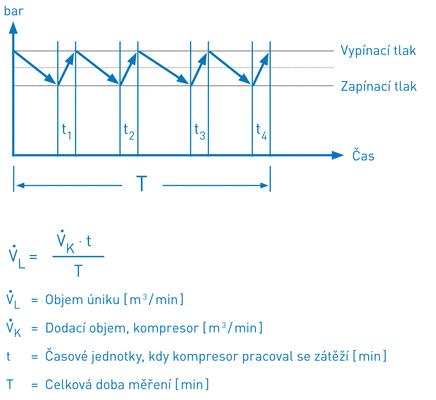

Pomocí pracovního cyklu kompresoru

Druhá metoda hrubého stanovení objemu úniků je pomocí provozního cyklu kompresoru. Tuto metodu lze použít jen pro kompresory s pevnými otáčkami. Vypnou se spotřebiče na síti. Stlačený vzduch je spotřebováván kvůli únikům a tlak v síti poklesne. Kompresor musí nahradit uniklý objem. Za měřené období se změří celkový čas T provozu kompresoru. Pro získání reprezentativního výsledku by měla měřená doba t zahrnovat několik spínacích intervalů kompresoru.

Jak nalézt úniky?

  • namydlení přípojek stlačeného vzduchu
  • vznikající hluk
  • ultrazvukové měřící přístroje

Jak můžete vidět, v mnoha případech je stanovení

  • unikajícího objemu
  • místa, kde k únikům dochází


    • snadné a náprava je relativně levná, především když si uvědomíme, že asi 70 % úniků stlačeného vzduchu vzniká v posledních 30 % systému se stlačeným vzduchem.

    Zvláště slabá místa

    • netěsnící spoje pro rychlé rozpojování
    • netěsnící přípojné hadice k příslušným spotřebičům stlačeného vzduchu
    • používání zastaralých kondenzačních drenáží (plovákové drenáže, časem řízené solenoidové ventily)
    • zastaralé spotřebiče stlačeného vzduchu (např. vzduchem poháněné nástroje)
    • „rozpadlá“ těsnění na pneumatických ovládacích prvcích a mnohá další místa

    My vám nabízíme tato měření:

    Objemové ztráty

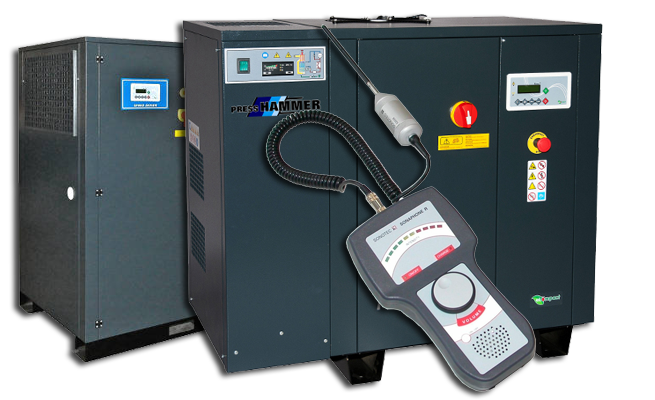

    • kontrola stavu potrubního rozvodu ultrazvukovým detektorem
    • označení míst a kategorie úniku
    • zpráva o stavu úniku vzduchu s výpočtem možných úspor, návrhy a opatření

    Tlakové ztráty

    • kontrolní měření tlaku v jednotlivých částech rozvodů
    • zpráva s doporučením o minimalizaci tlakových ztrát
